单片机控制电磁阀？

一、单片机控制电磁阀？

首先一般的电磁阀你是无法控制开口大小的，比例阀才行，一般的电磁阀只能控制通断。 以我在学校时的经验，单片机的输出不能直接控制电磁阀，驱动能力不够，可以先通过单片机控制继电器，再由继电器去驱动电磁阀。从而实现单片机对电磁阀的开关控制。

如果你想对电磁阀的开口进行控制，需要选用比例阀，例如流量比例阀。可把单片机的输出输给控制电路，再由控制电路将电流信号输出给流量比例阀。并且可采用不同的算法，例如PID控制等等。 希望可以帮到你

二、单片机控制电磁阀原理？

单片机控制电磁阀的原理主要是通过单片机的输出信号来控制电磁阀的开关，从而实现对流体的控制。以下为详细介绍：

电磁阀的工作原理：

直动式电磁阀：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使阀芯上密封件离开阀座口，阀门打开；断电时，电磁力消失，靠弹簧力把阀芯上密封件压在阀座口上，阀门关闭。

常开型直动式电磁阀则与之相反，在不通电时阀门处于开启状态，通电后阀门关闭。直动式电磁阀适用于压力较低或管径较小的场合。

分步直动式电磁阀：其原理是直动和先导相结合。通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力，利用压差及电磁力的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭密封件，向下移动关闭阀口。

这种电磁阀在零压差或有一定压力时能可靠工作，但电磁头功率及体积较大，一般要求竖直安装。

先导式电磁阀：通电时，电磁力驱动先导阀打开，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过节流孔迅速进入主阀上腔，在上腔内形成压差，从而使主阀关闭。先导式电磁阀体积小、功率低，但对介质压差有一定要求。

单片机控制电磁阀的实现方式：

硬件连接方面：

确定电压匹配：单片机的供电电压一般为较低的直流电压，如 5V 或 3.3V，而电磁阀的工作电压可能是不同的，常见的有 12V、24V 等。

因此，需要使用电平转换电路，如使用三极管、继电器或专用的电平转换芯片等，将单片机的输出电平转换为电磁阀所需的工作电压，以确保电磁阀能够正常工作。

连接控制线路：将单片机的 I/O 口（输入 / 输出端口）通过限流电阻与电平转换电路连接，再将电平转换电路的输出与电磁阀的控制线圈连接。电磁阀的控制线圈通常有两个引脚，一个是公共引脚（COM），另一个是工作引脚（WORK）。

单片机的 I/O 口输出高电平或低电平信号，经过电平转换后控制电磁阀的通断。例如，当 I/O 口输出高电平时，电平转换电路将其转换为适合电磁阀的高电压，使电磁阀的线圈通电，阀门打开；当 I/O 口输出低电平时，电磁阀的线圈断电，阀门关闭。

软件编程方面：

I/O 口配置：在单片机的程序中，首先需要对与电磁阀连接的 I/O 口进行配置，将其设置为输出模式。不同型号的单片机有不同的编程方式和寄存器配置，但基本的原理是通过设置相关的寄存器位，使指定的 I/O 口能够输出数字信号。

控制逻辑实现：根据实际的应用需求，编写相应的控制逻辑代码。例如，可以通过定时器中断或其他事件触发机制，按照一定的时间间隔或条件来控制电磁阀的开关。

例如，在智能灌溉系统中，当土壤湿度传感器检测到土壤湿度低于设定值时，单片机控制电磁阀打开，开始灌溉；当土壤湿度达到设定值时，控制电磁阀关闭，停止灌溉。

三、怎么用单片机控制电磁阀？

电磁阀一般采用220V交流电驱动；单片机输出常用直流，且是低电平。

单片机输出接一个电阻（5.1K），接PNP三极管基极，三极管发射极接一个5V继电器，集电极接地。

继电器的触点串入220V到电池阀之间。

四、24v电磁阀接线图

你是否曾经遇到过需要了解24V电磁阀接线图的情况？你是不是对电磁阀的工作原理和接线方式有一些疑问？如果是的话，那么你来对地方了！本文将详细介绍24V电磁阀的接线图，帮助你更好地理解和应用它。

什么是24V电磁阀？

24V电磁阀是一种常用的自动控制元件，广泛应用于工业自动化系统中。它通过控制电磁线圈的通断，实现对流体介质（如气体、液体）的开关控制。

24V电磁阀的工作原理

24V电磁阀的工作原理主要基于电磁感应和电磁力的作用。它内部包含一个线圈和一个阀门。当通电时，电流通过线圈，产生一个磁场，磁场会吸引阀门使其打开或闭合。

具体来说，当线圈通电时，磁场作用下阀门打开，流体介质可以通过；当线圈断电时，磁场消失，阀门关闭，流体介质停止流动。

24V电磁阀的接线图

下面是一个常见的24V电磁阀接线图示例：

<img src="24v电磁阀接线图.png" alt="24V电磁阀接线图">

根据以上接线图，你可以清晰地看到24V电磁阀的不同接线部分，包括电源接口、控制信号接口和阀门本体。通过正确地接线，你可以实现对24V电磁阀的控制。

24V电磁阀的接线步骤

接下来，我将为你简要介绍一下24V电磁阀的接线步骤：

1. 准备好所需的接线材料，包括电磁阀、电源线和控制信号线。
2. 根据接线图，将电源线的正极连接到24V直流电源的正极，负极连接到电磁阀的正极接口。
3. 将控制信号线的一端连接到控制信号源（如PLC或开关），另一端连接到电磁阀的控制信号接口。
4. 检查接线是否正确，并确保所有接口连接紧固可靠。
5. 进行电气测试和功能测试，确保电磁阀正常工作。

24V电磁阀的常见问题及解决方法

在使用24V电磁阀的过程中，你可能会遇到一些常见的问题。下面是一些常见问题及其解决方法：

• 问题：电磁阀无法开启。
• 解决方法：首先检查电源线和控制信号线是否连接正确，确保线路正常。然后检查电磁阀是否正常工作，可以尝试用其他电源进行测试。
• 问题：电磁阀无法关闭。
• 解决方法：检查控制信号是否正确，确保信号源正常工作。检查电磁阀本身是否损坏，可能需要更换电磁阀。
• 问题：电磁阀无法正常工作。
• 解决方法：检查电源线和控制信号线是否损坏，确保线路通畅。检查电磁阀是否堵塞或故障，可能需要进行清洗或维修。

你学习到了它的工作原理、接线步骤以及常见问题的解决方法。掌握这些知识，你将更加熟练地应用24V电磁阀，并能够更好地解决实际工作中的问题。

五、24v电磁阀靠什么来控制？

原理：当线圈通电后，铁心和衔铁被磁化，成为极性相反的两块铁。

DC24V电磁铁它们之间产生电磁吸力。当吸力大于弹簧的反作用力时，衔铁开始向着铁心方向运动。当线圈中的电流小于某一定值或中断供电时，电磁吸力小于弹簧的反作用力衔铁将在反作用力的作用下返回原来的释放位置。

电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置，以完成预期动作的一种电器。它是将电能转换为机械能的一种电磁元件。

DC24V电磁铁一般使用24V直流电压，因此需要专用直流电源。其优点是不会因铁芯卡住而烧坏其圆筒形外壳上没有散热筋体积小，工作可靠，允许切换频率为120次／min，换向冲击小，使用寿命较长。但启动力比交流电磁铁小。

DC24V电磁铁有许多优点：电磁铁磁场的有无可以用通、断电流控制；磁场强度的大小可以用电流的强弱或线圈的匝数（或控制铁芯尺寸）来控制；它的磁极可以由改变电流的方向来控制等等。

即：磁场的强弱可以改变、磁场的有无可以控制磁极的方向可以改变，磁场可因电流的消失而消失

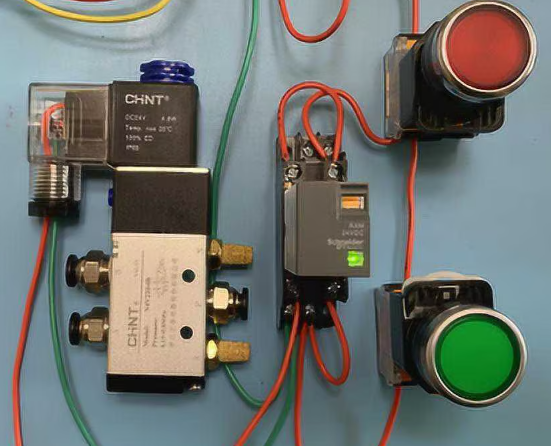

六、如用用继电器控制24V电磁阀？

用两个按钮开关和两个或一个继电器，进行互锁连接，再控制电磁阀工作就可以了。一个继电器肯定是不行的，光电开关检测到物体，控制继电器1的线圈(13,14)吸合并自锁。

然后用它的一对常开触点控制电磁阀换向，必须要给一个到位的信号，或者加一个时间继电器，让旋转气缸旋转多长时间，气缸转到位或转动时间到了，给一个信号，控制继电器2的线圈吸合，它的一组常闭触点断开，以断掉继电器1的自锁回路，它就回来了，控制非常简单的。

七、220v如何控制24v电磁阀？

1. 可以通过使用适当的电气设备和电路来控制220v电源输出给24v电磁阀。

2. 原因是220v电源的电压较高，无法直接用于控制24v电磁阀，需要通过降压和电路控制来实现。一种常见的方法是使用变压器将220v电源降压到24v，然后使用适当的电路来控制电磁阀的开关。 另一种方法是使用继电器，将220v电源接通继电器的控制端，然后通过继电器的触点控制24v电磁阀的开关。

3. 除了上述方法，还可以使用电子元件如稳压器、开关电源等来实现220v对24v电磁阀的控制。此外，还可以考虑使用PLC（可编程逻辑控制器）等自动化设备来实现更复杂的控制功能。

八、24v控制线如何控制220v电磁阀？

你可以直接买一个脚踏式两位五通阀就可以你所说的要求。

买一个脚踏开关,然后在用一个220V的两位五通电磁阀控制,阀的P是进气口,A和B是控制气口分别与气缸相连即可完成。

24V的中间继电器的线圈并接在24V上，当线圈激磁吸合后，再通过其接点串接到220V的电磁阀控制回路中就能实现了。
